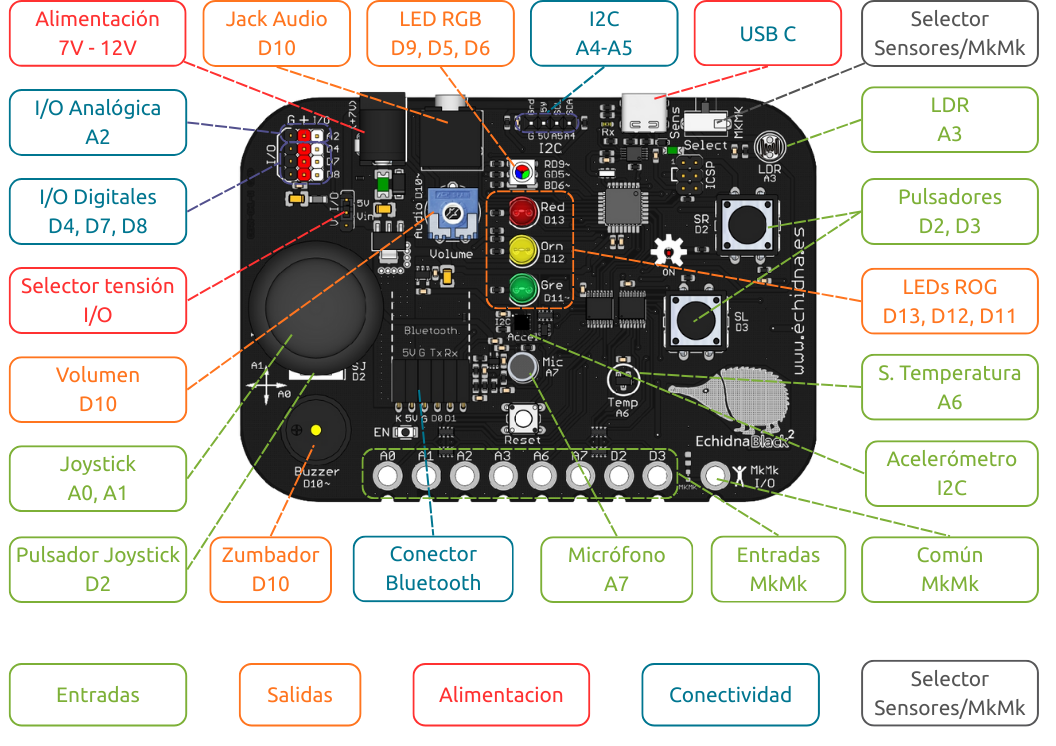

La placa cuenta con los siguientes componentes:
Para conectar la placa EchidnaBlack2 al ordenador es necesario un cable USB-C. En el apartado “4.3 Puesta en marcha” lo veremos con detalle.

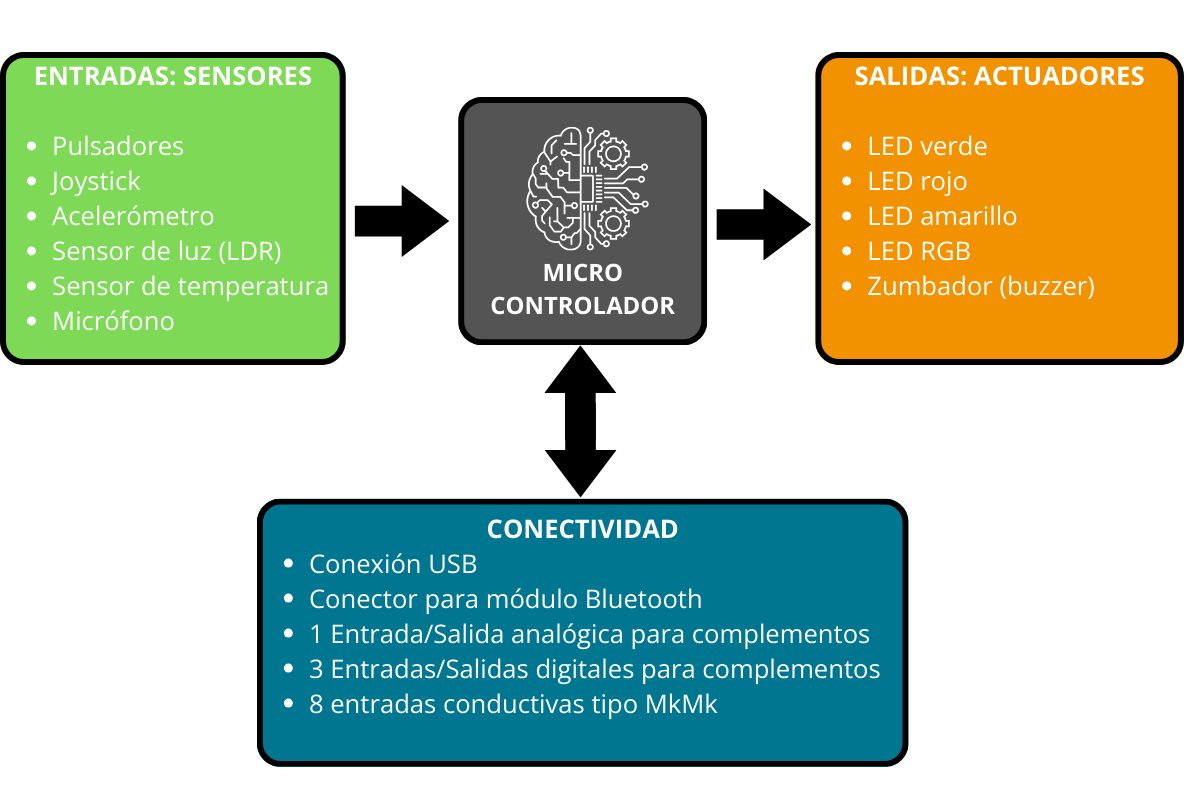

Clasificación de los componentes de la placa según su función
Los componentes de la placa pueden clasificar en cuatro categorías principales según la función que desempeñan dentro del sistema:
Entradas (Sensores): son los elementos que capturan información del entorno (variables como temperatura, luz, sonido, gravedad, etc.) y la traducen en datos que el sistema puede procesar.
Microcontrolador (Cerebro del Sistema): es el procesador central de la placa. Su función es recibir los datos de las entradas, ejecutar las instrucciones del programa y enviar las órdenes a las salidas.
Salidas (Actuadores): son los elementos encargados de producir una acción o respuesta física basada en las órdenes del microcontrolador. En esta placa, esto se manifiesta principalmente en forma de luz (LEDs) y sonido (Buzzer).
Conectividad: son los componentes que facilitan la comunicación de la placa, permitiendo la interacción con otros dispositivos (como el ordenador) o la conexión de componentes externos (sensores y actuadores adicionales).
