Un fondo para la gráfica

Para poder ver gráficamente la medida de la temperatura a lo largo del la jornada puedes usar este fondo de pantalla en el que vienen las diferentes temperaturas. Para que se vea mejor, las líneas están un poco separadas entre sí, así que tendremos que hacer una pequeña operación matemática para que todo funcione perfectamente, pero no te preocupes, eso lo veremos más ademante.

En este vídeo puedes ver cómo subir el fondeo de pantalla, que puedes descargar haciendo clic aquí.

Operación para adaptar el gráfico

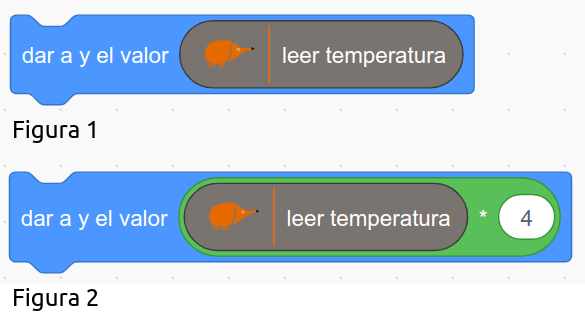

Para que el gato de Scratch marque la temperatura vamos a hacer que se desplace hacia arriba o hacia abajo (eje y). Para esto, primero reducimos el tamaño del gato a 10, y usamos el bloque "Dar  y el valor ...", en el que el valor será la lectura del sensor (figura 1). Esto va a hacer que el gatito suba o baje con la temperatura, pero cambiará solo un paso o pixel por cada grado. Como esto es muy poco para poder diferenciarlo bien, la escala del fondo se ha hecho con las lineas de cada grado separadas 4 pasos o píxeles. Por eso, para que el gato vaya al punto correcto, tendremos que multiplicar el valor por 4 (figura 2).

Puedes ver la diferencia de funcionamiento en este vídeo:

Dibujando la gráfica

Es momento de dibujar la gráfica. Ya sabes cómo desplazar al gato a la altura correcta para marcar la temperatura. Ahora hay que hacer que dibuje la gráfica. para esto:

1. Tendremos que agregar los bloques de Lápiz.
2. Primero pondremos un bloque de borrar, por si hay algo dibujado.
3. También pondremos un bloque de levantar el lápiz, para que deje de pinta si estaba haciéndolo.
4. Después desplazaremos al gato al punto de inicio.
5. Luego bajaremos el lápiz para empezar a pintar la gráfica.
6. Por último, haremos que el gato se desplace al punto que indique la temperatura en el eje y un paso o pixel hacia la derecha en el eje x cada cierto tiempo.

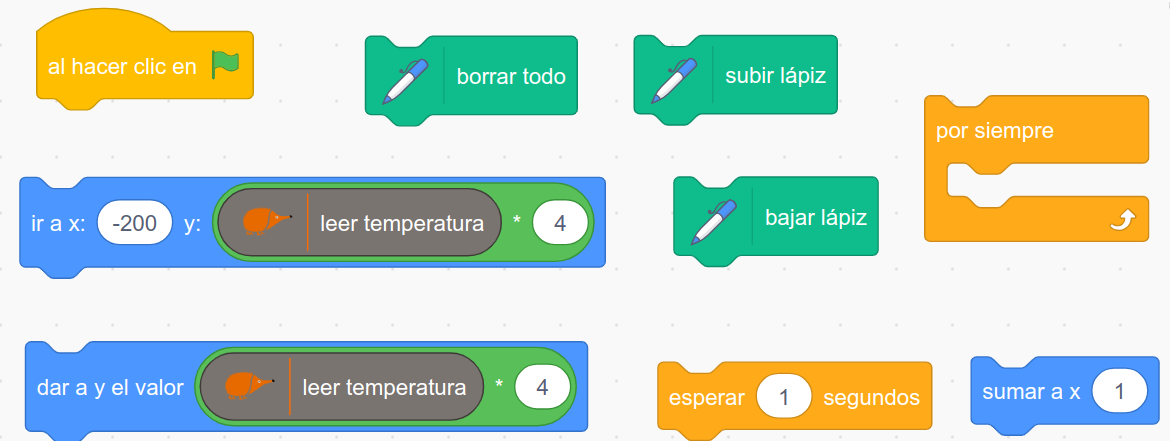

Puedes hacerlo ordenando estos bloques. en la siguiente imagen podrás ver el programa completo, pero es mejor que lo intentes antes sin mirar.

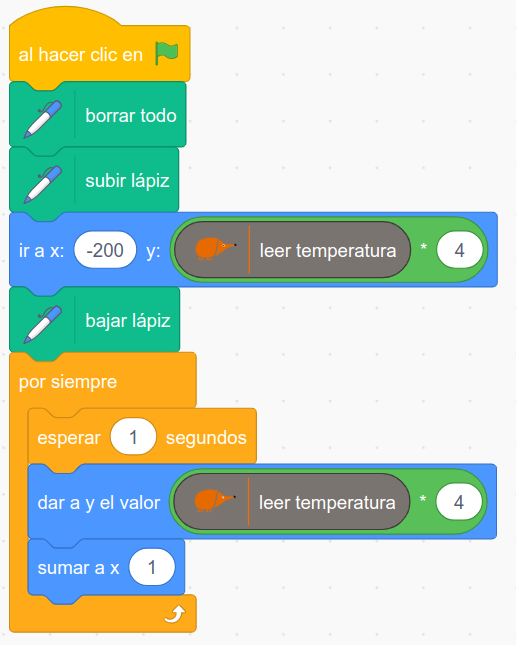

Una posible solución

Esta es una posible solución. Prueba a subir y bajar la temperatura del sensor para comprobar cómo funciona.

Probamos

Así es cómo podría verse el proyecto funcionando:

¿Qué te parece el fondo del vídeo? ¿Mejor que en blanco?

¡Pues decora tu fondo para personalizarlo a tu gusto!
