⚙️ COMPONENTE:

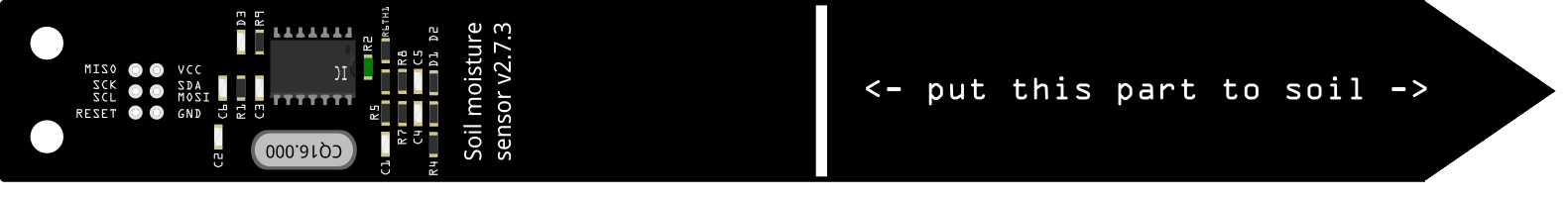

El sensor de humedad del suelo permite medir la cantidad de agua en la tierra.
Tiene dos componentes principales: los electrodos, que se introducen en la tierra, y un circuito electrónico que convierte la humedad detectada en una señal eléctrica. Cuando el suelo contiene más agua, la conductividad entre los electrodos aumenta y, por tanto, el sensor devuelve un voltaje mayor; cuando el suelo está seco, la conductividad disminuye y el voltaje es menor.

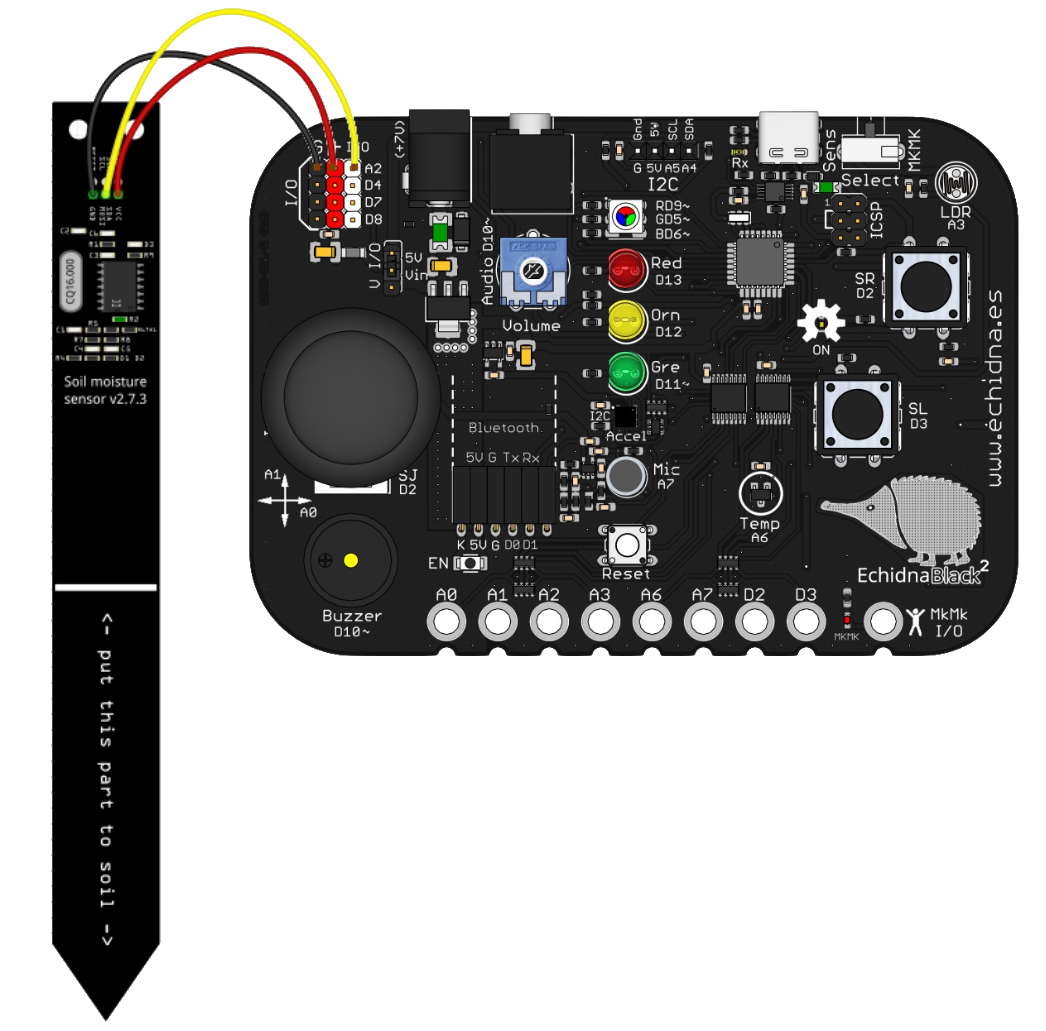

Conexión: Se conecta directamente a 5v, GND y A2.
🖥️ BLOQUE DE PROGRAMACIÓN:
Utilizaremos el bloque genérico, leer entrada analógica, seleccionando la entrada A2.
Valores: el rango de valores de la entrada analógica es 0-1023.

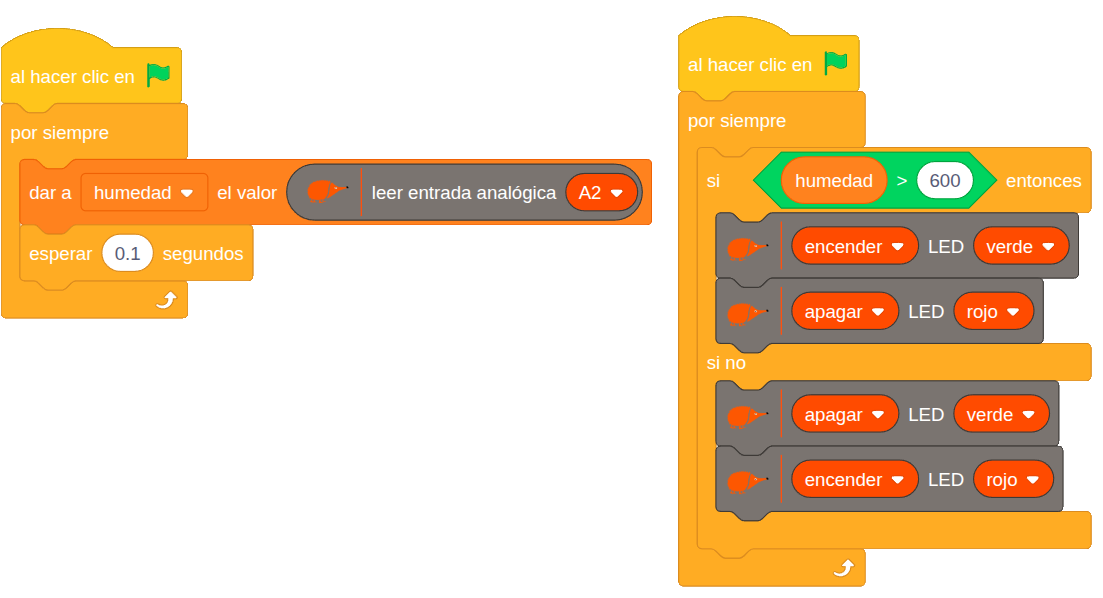

🛠️ EJEMPLO: Monitorización de riego
En el ejemplo vemos cómo hacer un sistema que nos indique cuando hay que regar una planta.
- Si la humedad es adecuada lo indicamos con el LED verde.
- Si la humedad es baja y la planta necesita ser regada lo indicamos con el LED rojo.
Lo primero es leer y almacenar los valores que proporciona el sensor de humedad en función del grado de humedad de la tierra.
En función de estos valores fijamos el umbral (en este caso 600) que determina que si la humedad es inferior se enciende el LED rojo y si es mayor se encienda el LED verde.
